Budowa silnika elektrycznego



Silniki elektryczne indukcyjne, klatkowe, trójfazowe.

Trójfazowe silniki indukcyjne ze względu na prostą budowę, łatwość obsługi, niskie koszty wykonania i eksploatacji, znajdują szerokie zastosowanie jako silniki ogólnego przeznaczenia do napędu wielu różnych maszyn stosowanych w przemyśle , rolnictwie i gospodarstwie domowym w zakresie mocy od kilku do kilkuset kilowatów.

1.     Budowa i zasada działania:

Silnik elektryczny trójfazowy, klatkowy, asynchroniczny  jest maszyną elektryczną zamieniająca energię elektryczną w energię mechaniczną.

Składa się z dwóch zasadniczych części:

  1. ruchomej – wirnika wykonanego z blach elektrotechnicznych w formie walca ze żłobkami wypełnionymi aluminiowymi lub miedzianymi prętami połączonymi czołowo pierścieniami z tego samego materiału, tworzących  klatkę. Pręty wirnika ułożone są na ogół skośnie do osi wirowania .To rozwiązanie korzystnie wpływa na rozruch silnika
  2. nieruchomej – stojana wykonanego również z blach elektrotechnicznych, izolowanych jednostronnie i złożonych w pakiety. W żłobkach stojana ułożone jest uzwojenie (cewki z drutu nawojowego miedzianego),które może być uzwojeniem dwu lub wielobiegunowym. Trzy jego gałęzie umieszczone są w pakiecie stojana i przesunięte wzajemnie o 120 stopni elektrycznych. Końce trzech gałęzi uzwojeń połączonych razem, tworzą połączenie w gwiazdę. Połączenie w trójkąt powstanie jeżeli koniec każdej  z gałęzi połączy się z początkiem następnej.

    Schematy łączenia uzwojeń silnika w gwiazdy i trójkąt: a) uzwojenia nie skojarzone; b) uzwojenia połączone w gwiazdę; c) uzwojenia połączone w trójkąt

Po przyłączeniu napięcia z sieci trójfazowej do uzwojenia stojana, powstaje pole magnetyczne wirujące, którego prędkość wirowania zależy od częstotliwości sieci i od liczby biegunów silnika.

$$n_{s} = 60\frac{f}{p}$$

Pole wirujące w stojanie, drogą indukcji powoduje przepływ prądu w prętach wirnika tworząc siłę elektromotoryczną i moment obrotowy wirnika. Prędkość obrotowa wirnika musi być zawsze mniejsza od prędkości synchronicznej wirującego pola.

Różnicę tych prędkości nazywa się poślizgiem.

$$S = \frac{n_{s}-n}{n_{s}}$$

$$S\text{ – poślizg}$$

$$n_{s}\text{ – prędkość synchroniczna (pola wirującego)}$$

$$n\text{ –   prędkość asynchroniczna ( wirnika )}$$

2.    Rozruch silników:

  1. Bezpośredni – polega na przyłączeniu uzwojeń stojana bezpośrednio do sieci zasilającej bez urządzeń obniżających napięcie. Prąd pobierany podczas takiego rozruchu jest kilkakrotnie ( 3,5-8 ) razy większy od znamionowego a czas rozruchu zależy od trwania momentu obciążenia i momentu znamionowego.

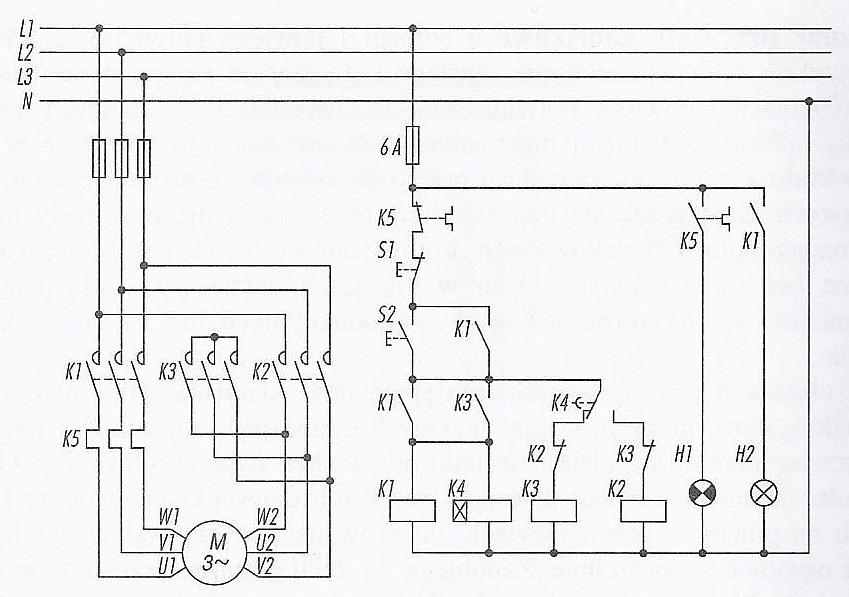

  2. Przełącznikiem  gwiazda-trójkąt –  polega na połączeniu uzwojeń stojana w gwiazdę przed włączeniem silnika do sieci. Powoduje to zmniejszenie napięcia zasilającego uzwojenia a tym samym zmniejszy się moment rozruchowy i prąd pobierany z sieci w momencie rozruchu. Przed zakończeniem rozruchu, silnik należy połączyć w trójkąt aby pracował w swoich normalnych warunkach.Łączenie uzwojeń na tabliczce zaciskowej: a) przyłączenie faz do tabliczki zaciskowej; b) połączenie w gwiazdę; c) połączenie w trójkątUkład sterowania silnika klatkowego samoczynnym rozrusznikiem gwiazda-trójkąt
  3. obniżenie napięcia zasilającego przy użyciu autotransformatora rozruchowego lub oporników rozruchowych. Metodę tą stosuje się przy biegu luzem silnika lub zmniejszonym obciążeniu.
  4. Stosowanie silników z wirnikami dwuklatkowymi i  głęboko żłobkowymi. W wirnikach dwuklatkowych stosuje się dwa zestawy prętów:
    • zewnętrzne o mniejszej średnicy
    • wewnętrzne o większej średnicy

    W tego typu wirnikach w czasie rozruchu wykorzystuje się zjawisko wypierania prądu powodujące zmniejszenie prądu rozruchowego.

3.    Regulacja prędkości obrotowej.

Prędkość obrotowa  silników trójfazowych indukcyjnych zależy od prędkości wirowania pola. Prędkość tą można zmieniać przez:

    1. Zmianę biegunów – stojan silnika może mieć dwa oddzielne uzwojenia o różnych liczbach biegunów lub uzwojenie z przełączalną liczbą biegunów.
    2. Zmianę częstotliwości – wraz ze zmianą częstotliwości zmienia się prędkość wirowania pola. Przemienniki częstotliwości przekształcają prąd z sieci  50 Hz w prąd o regulowanej częstotliwości i napięciu. Odbywa się to przy zastosowaniu elementów elektronicznych. Przemienniki te składają się z prostownika pośredniczącego i falownika. Za pomocą takiego przemiennika uzyskuje się prędkość obrotową mniejsza lub większa niż synchroniczna.
      Aktualnie to rozwiązanie jest najbardziej rozpowszechnione w automatyzacji procesów napędowych ,a rozwój  nowoczesnych technologii sugeruje iż ostatniego słowa jeszcze nie powiedziano

4.    Zmiana kierunku wirowania:

    1. Przez zamianę przewodów zasilających ( przełącznik prawo-lewo ).
    2. Przez formowanie pola wirującego na drodze elektronicznej przez wysyłanie odpowiedniego rozkazu sterującego programowalnym sterownikiem przemysłowym.

5.    Uwagi końcowe.

Wraz z rozwojem elektroniki wprowadza się układy łagodnego rozruchu (soft start) oraz układy do regulowania prędkości obrotowej  przemienniki częstotliwości (falowniki). Rozwój technologiczny i spadek kosztów układów falownikowych pozwalają coraz częściej stosować tego typu urządzenia dla silników klatkowych. Układy z regulacją obrotów umożliwiają uzyskanie znacznych oszczędności energii elektrycznej w wyniku doboru parametrów sieci do zmieniającego się obciążenia.

A w niektórych napędach zwrot energii do sieci w momencie hamowania.
